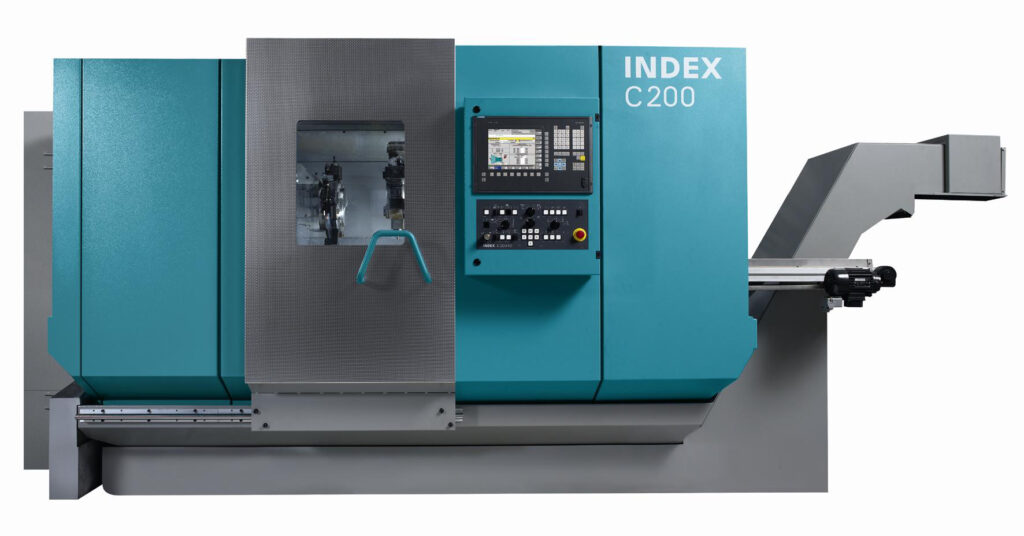

Index Werke heeft zijn ABC SpeedLine serie productie draaimachines uitgebreid met twee nieuwe machines: de SpeedLine C100 en de SpeedLine C200. Deze zogenaamde stangen draaiautomaten zijn speciaal ontwikkeld voor het produceren van kleinere werkstukken uit moeilijk te bewerken materialen.
In Nederland heeft Laagland Machines een aantal C200 machines geleverd aan VCN mass turning in Leek . Dit bedrijf is een zuivere metaaldraaierij dat aan een groot aantal verschillende industrieën levert, variërend van cv tot automobiel. Over het algemeen worden hier grote (10.000) tot zeer grote (250.000) series gedraaid.
Sneler draaien
‘Omdat verschillende machines inmiddels de leeftijd van elf jaar hadden bereikt, en we graag méér en sneller wilden produceren, zochten we naar een nieuwe machine’, vertelt Peter van Die van VCN. ‘Deze hebben we gevonden in de Index C200. Deze machine heeft de door ons gewenste derde revolver en verder hebben we veel vertrouwen in dit bedrijf. Wat ons betreft de Rolls Royce onder de draaibanken: een hoge stabiliteit door de blokgeleidingen, een hoge snelheid, 70 bar druk door het hart van de revolver waardoor je sneller kunt draaien en betere standtijden van je gereedschappen bereikt.’
‘Buiten het feit dat de machine voldoet, is het ook belangrijk geweest dat Index Werke op alle fronten met ons mee dacht. Zo wilden we graag een geïntegreerde stafaanvoer, dus dat kregen we.’ Tevens was het bedrijf bereid mee te werken op het gebied van onder meer het spanentransport en de koelmiddelen.
Van snijemulsie naar snijolie
Zo zijn we van snijemulsie nu overgestapt op snijolie waardoor we veel efficiënter kunnen reinigen en er bijvoorbeeld op messing producten geen vlekken ontstaan. Ook het voorgestelde filtratieconcept – waarbij een filter met een filterfijnheid van 15 μm werd ingezet, heeft ons een onderhoudsvrij filtersysteem opgeleverd dat verstoppingen in de leidingen voorkomt maar wel bestand is tegen de hoge drukken.
Twee Y-assen
Nieuw in de C100 en C200 ten opzichte van de ABC SpeedLine modellen zijn de twee Y-assen, een volwaardige tegenspil en een nieuw sledesysteem dat zich kenmerkt door een hoge stijfheid en uitstekende dempingeigenschappen heeft. Hiermee kan de gebruiker, ook bij complexe bewerkingen en bij het gebruik van hoog gelegeerde materialen, een significante productiviteitsverbetering behalen.
Een andere innovatie betreft het nieuw ontwikkelde ‘Index Single Slide’ systeem. Hierbij lopen de sleden over een rechtgeleiding met twee vrijheidsgraden in één vlak. Hiermee is een hogere werkstukkwaliteit te behalen, een betere standtijd van de gereedschappen en zijn grotere ijlgangen en versnellingen mogelijk. Aan de laatste twee eigenschappen levert ook de innovatieve schaarkinematiek een positieve bijdrage. Uiteindelijk leidt dit, heel logisch, tot kortere cyclustijden en een hogere productiviteit.
